Лабораторная работа 4

Методы и алгоритмы построения комплексных изображений

Итоговый отчёт по проекту Zivro

1. Цель и практический результат

Цель работы - разработать программный модуль (приложение), выполняющий синтез комплексного многоэлементного изображения в мульти-доменном представлении (процедурные фигуры + пиксельные области), а также реализовать пользовательское управление отображением, решение задач видимости и растеризацию.

Практический результат:

• разработано рабочее GUI-приложение Zivro на Zig;
• реализован CPU-конвейер рендера процедурных фигур с композицией в растровый буфер;
• обеспечены операции кадрирования, наложения, прозрачности, масштабирования, перемещения и вывода;
• подготовлена документация с алгоритмами, диаграммами и приложением исходного кода.

2. Краткая характеристика проекта

Zivro - настольное графическое приложение с моделью документа и иерархией объектов.

Архитектурно проект состоит из:

• слоя модели (src/models/*);
• слоя рендера (src/render/*, в том числе src/render/cpu/*);
• слоя UI (src/ui/*, src/Canvas.zig, src/main.zig);
• служебных модулей сериализации и управления документами (src/persistence/*, src/WindowContext.zig).

3. Выполнение основных задач ЛР4 (по пунктам)

Ниже приведено итоговое покрытие основных задач с учётом адаптации требований методички к текущей архитектуре проекта.

3.1 ОЗ.Р1 - Организация пиксельных областей

Выполнено (в адаптированном слоёвом представлении):

• роль "контейнера слоёв" выполняет структура документа и порядок отрисовки объектов;
• роль "слоя" выполняет объект/группа объектов с собственными параметрами (visible, opacity, transform);
• реализована свёртка результатов в единый буфер через последовательную композицию.

Реализация: src/models/Document.zig, src/models/Object.zig, src/render/cpu/draw.zig, src/render/cpu/pipeline.zig.

3.2 ОЗ.Р2 - Вспомогательная логика комбинирования пиксельных областей

Выполнено:

• реализован рендер-контекст DrawContext со служебными операциями преобразований;
• реализовано наложение буферов (compositeDrawerContext);
• реализована работа с прозрачностью и PMA-представлением цвета.

Реализация: src/render/cpu/pipeline.zig, src/render/cpu/draw.zig, src/render/CpuRenderEngine.zig.

3.3 ОЗ.Р3 - Представление и организация процедурных фигур

Выполнено:

• реализованы типы процедурных фигур (line, ellipse, broken);
• реализованы структуры параметров фигур через набор свойств;
• реализована иерархическая организация фигур и манипуляции объектами.

Реализация: src/models/Object.zig, src/models/Property.zig, src/models/shape/*, src/models/Document.zig.

3.4 ОЗ.Р4 - Логика решения видимости при перекрытии процедурных фигур

Выполнено в рабочем приближении:

• видимость при перекрытии решается порядком рендера и альфа-композицией;
• пиксели нижележащих фигур скрываются верхними в процессе поэтапной композиции;
• для практического режима ЛР это даёт корректный итоговый визуальный результат.

Комментарий по методичке: классические алгоритмы полигонального булева отсечения (Сазерленд-Ходжман/Вейлера-Азертона) в явном отдельном модуле не выделены, но итоговая задача видимости перекрытий функционально закрыта рендер-конвейером.

3.5 ОЗ.Р5 - Логика решения видимости при кадрировании процедурных фигур

Выполнено:

• реализовано отсечение отрезков ортогональным окном методом Liang-Barsky;
• реализованы проверки выхода за viewport и ограничение области вывода;
• кадрирование встроено в общий рендер-проход.

Реализация: src/render/cpu/line.zig, src/render/cpu/pipeline.zig, src/Canvas.zig.

3.6 ОЗ.Р6 - Растеризация и вывод графического содержимого

Выполнено:

• растеризация контура (линии, ломаные, эллипсы/дуги);
• растеризация внутренней области для замкнутой ломаной (fill);
• формирование итогового буфера и его вывод в текстуру UI;
• поддержка нескольких режимов отображения через параметры рендера/интерфейса.

Реализация: src/render/cpu/line.zig, src/render/cpu/ellipse.zig, src/render/cpu/broken.zig, src/render/CpuRenderEngine.zig, src/ui/canvas_view.zig.

3.7 ОЗ.Р7 - Разработка приложения и пользовательского интерфейса

Выполнено:

• реализован полный рабочий цикл приложения (запуск -> работа -> штатное завершение);
• реализовано взаимодействие пользователя с холстом и инструментами;
• реализовано управление отображением: позиционирование, масштаб, выбор инструмента, редактирование свойств объектов.

Реализация: src/main.zig, src/WindowContext.zig, src/Canvas.zig, src/ui/*, src/toolbar/*.

3.8 ОЗ.Д1 - Документирование, оформление и представление

Выполнено:

• подготовлен структурированный отчёт;
• подготовлены UML-диаграммы алгоритмов и архитектурных блоков;
• сформировано приложение исходных кодов автоматическим скриптом.

Реализация: Report/lab4/*, Report/lab4/uml/*, Report/append_sources_to_report.py.

4. Выполнение дополнительных задач (максимально полное покрытие)

4.1 Группа ДЗ.А - Попиксельная видимость пиксельных областей

• ДЗ.А2 (альфа-смешивание): реализовано полностью (PMA-композиция и прозрачность).

4.2 Группа ДЗ.Б - Видимость процедурных фигур при перекрытии

4.3 Группа ДЗ.В - Видимость процедурных фигур при кадрировании

• ДЗ.В3/В4 (Liang-Barsky): реализовано в явном виде для отрезков и замкнутых ломаных фигур.
• ДЗ.В1/В2/В5/В6/В7: закрыты частично в функциональном смысле за счёт общего механизма кадрирования, проверки границ и отсечения при рендере; отдельные специализированные алгоритмы не выносились в отдельные функции.

4.4 Группа ДЗ.Г - Растеризация процедурных фигур

• базовая закраска сплошных областей реализована;
• контурная растеризация и вывод реализованы полноценно;
• специальные режимы заливки (текстурная/штриховая/vertex color) частично подготовлены архитектурно (через расширяемый контекст рендера и свойства), но в данной версии не выделены как отдельные пользовательские режимы.

4.5 Группа ДЗ.Д - Специализированные программно-аппаратные средства

• ДЗ.Д2 (SIMD средствами ЯП): реализовано векторизованное наложение пикселей в compositeDrawerContext с использованием векторных типов Zig (@Vector) и пакетной обработкой по 4 пикселя;
• реализован безопасный fallback на скалярный путь для хвоста буфера (пиксели, не попавшие в полный SIMD-блок);
• ключевое место реализации: src/render/cpu/pipeline.zig (функция compositeDrawerContext);

5. Реализованные алгоритмы ЛР4 (итоговый перечень)

1. Композиция иерархических трансформаций (Transform.compose).
2. Конвейер координат: local -> world -> canvas -> viewport.
3. Отсечение отрезка ортогональным окном (Liang-Barsky).
4. Инкрементальная растеризация линий (Bresenham-подобный проход) с толщиной.
5. Аналитическая растеризация эллипса и дуги.
6. Растеризация ломаной и замыкание контура.
7. Выделение границы, выбор seed и flood fill (4-связность) для заливки.
8. Альфа-композиция в premultiplied alpha.
9. Рекурсивный обход и рендер дерева объектов документа.
10. SIMD-ускорение композиции пикселей в compositeDrawerContext (@Vector, пакетная обработка RGBA).

6. UML-диаграммы (PlantUML, русский язык)

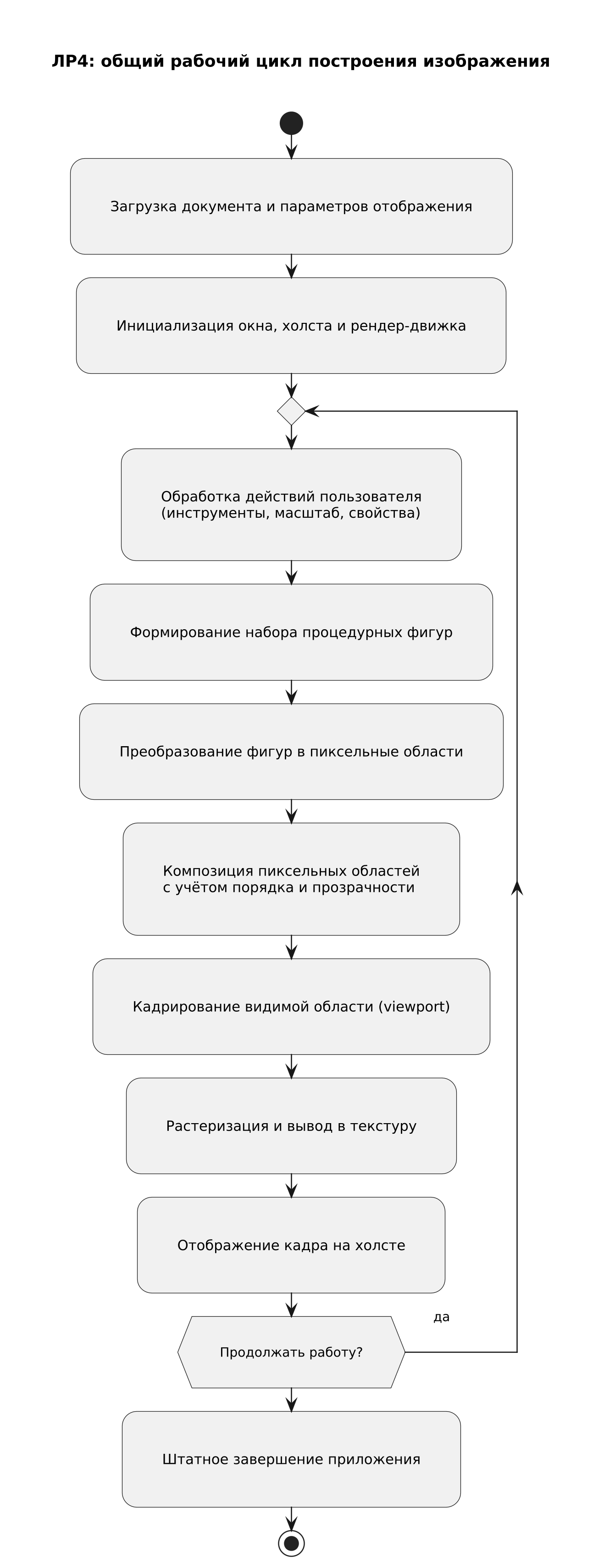

6.1 Общий рабочий цикл ЛР4

Report/lab4/uml/lr4-main-workflow.puml

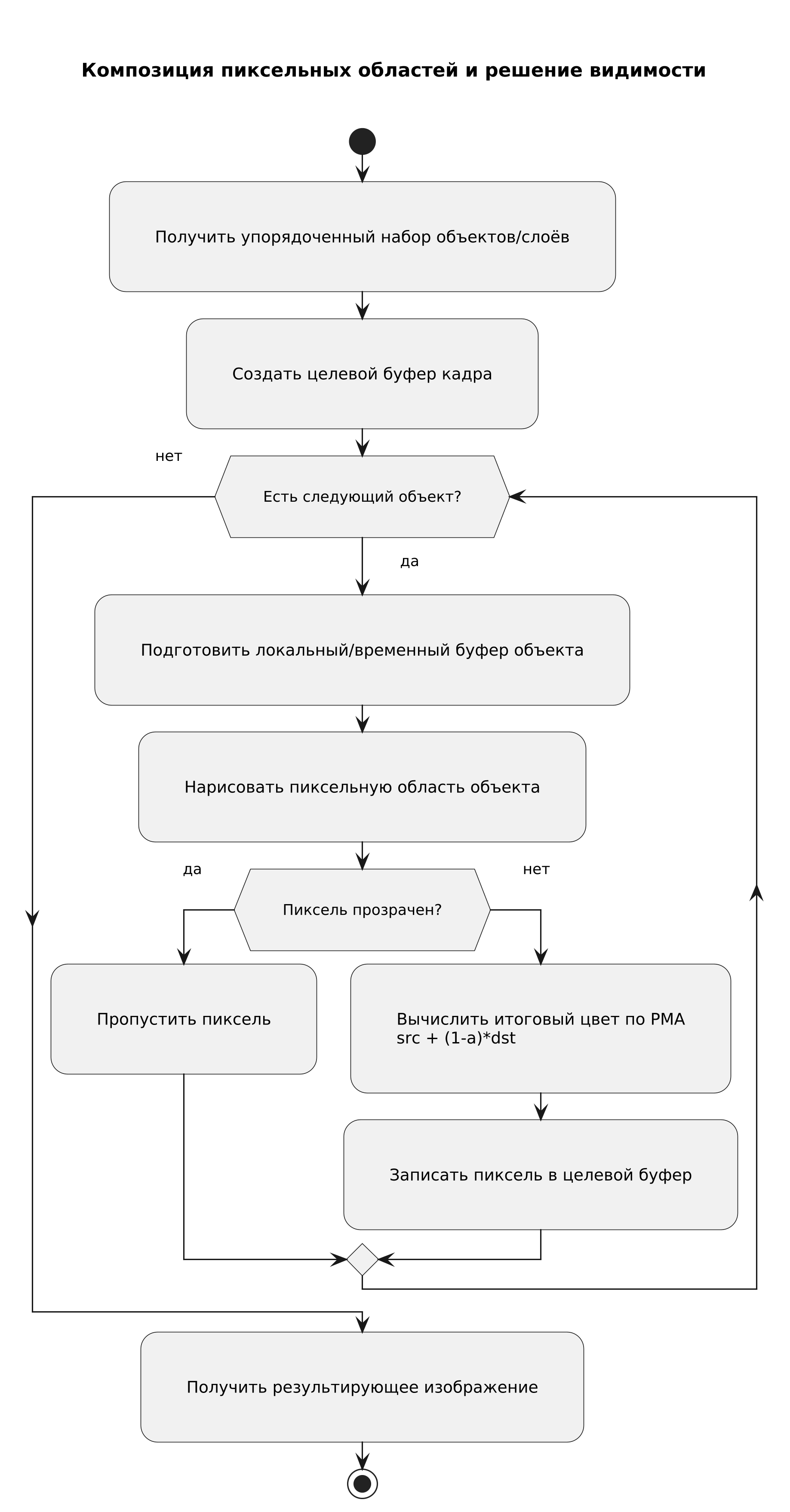

6.2 Композиция пиксельных областей и видимость

Report/lab4/uml/pixel-composition-visibility.puml

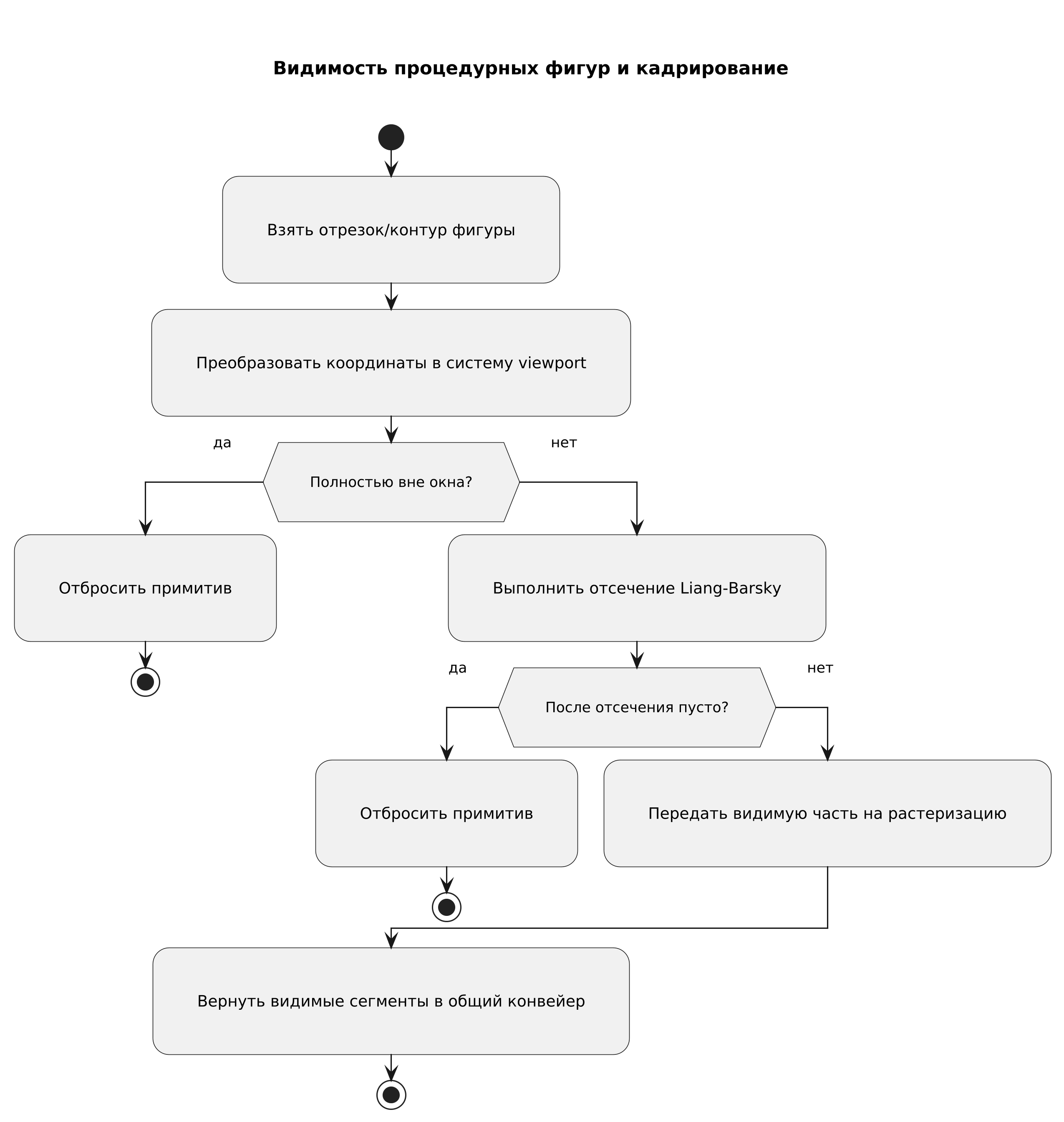

6.3 Решение видимости процедурных фигур и кадрирование

Report/lab4/uml/procedural-visibility-clipping.puml

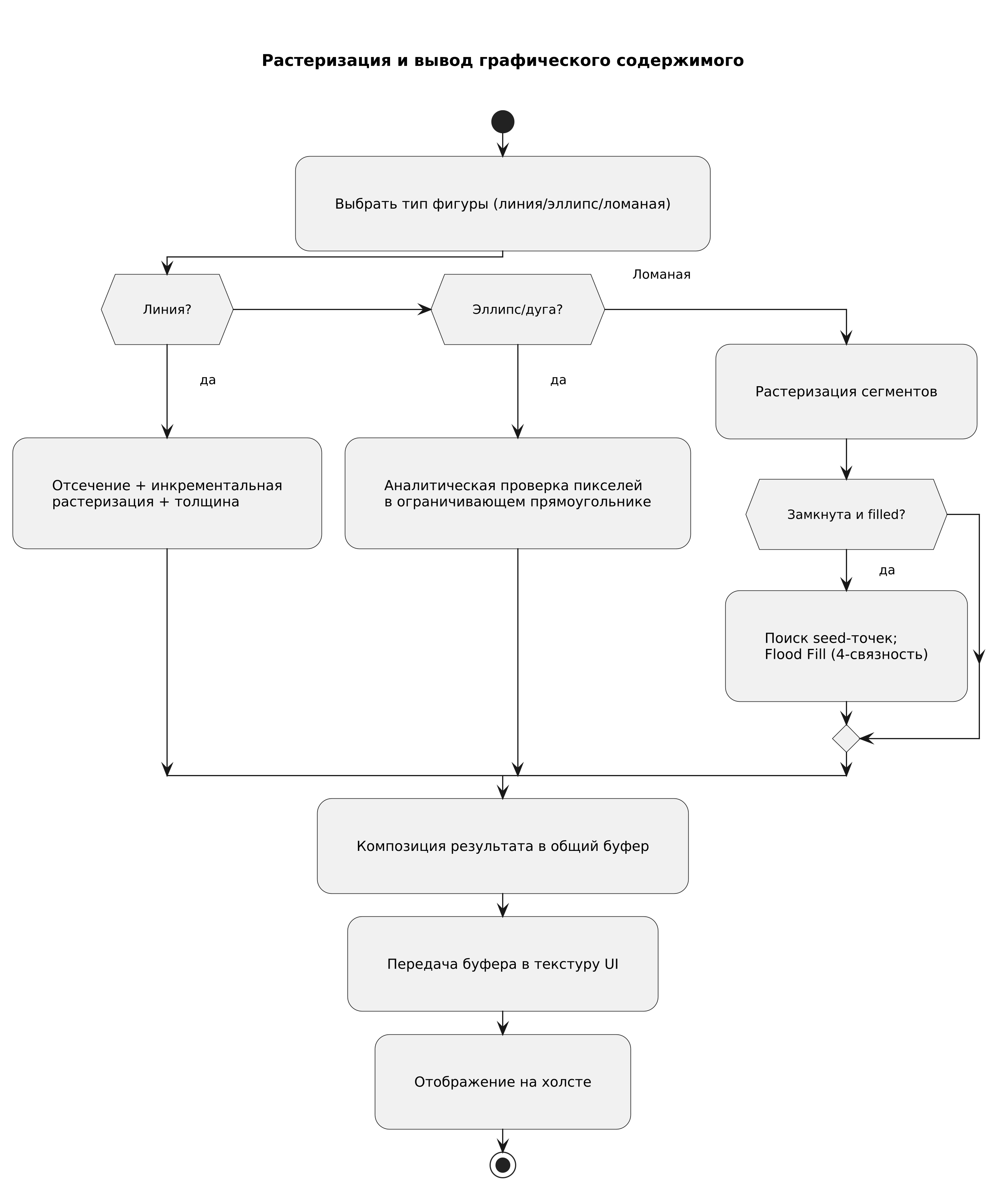

6.4 Растеризация и вывод графического содержимого

Report/lab4/uml/rasterization-and-output.puml

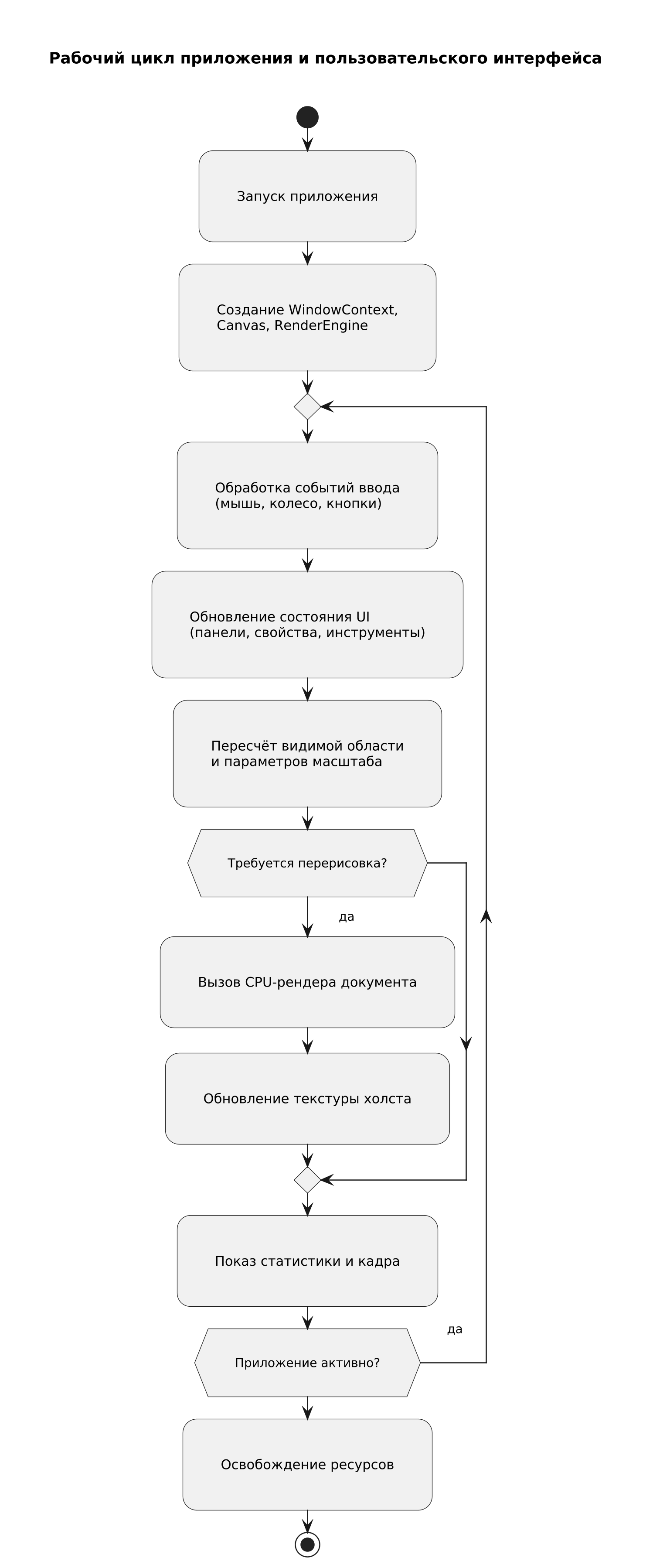

6.5 Основной рабочий цикл приложения и UI

Report/lab4/uml/application-ui-cycle.puml

7. Вывод

В рамках ЛР4 проект Zivro оформлен как целостное программное решение, которое покрывает основные требования по организации данных, рендеру, кадрированию, композиции и пользовательскому взаимодействию.

Дополнительные задачи представлены в отчёте по принципу максимального покрытия: полностью реализованные пункты выделены явно, а частично реализованные обоснованы через действующие механизмы конвейера рендера и архитектурные заделы проекта.
